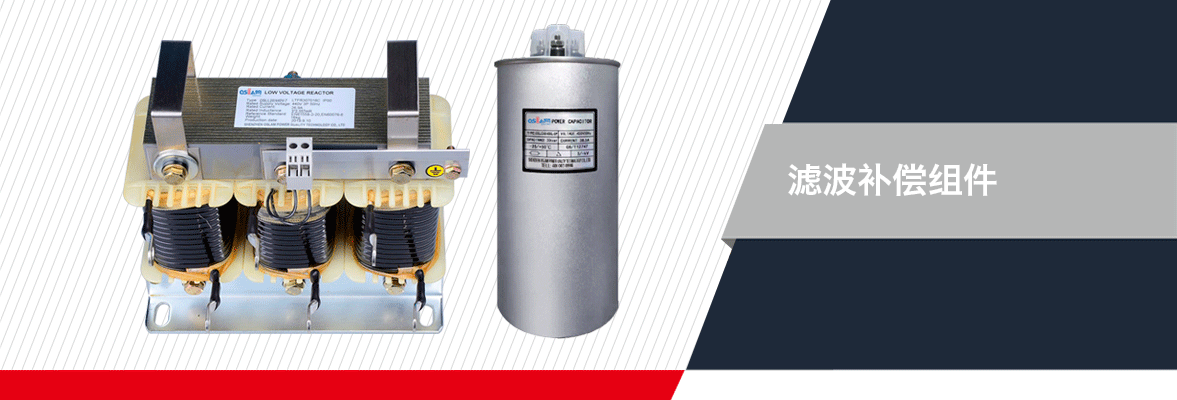

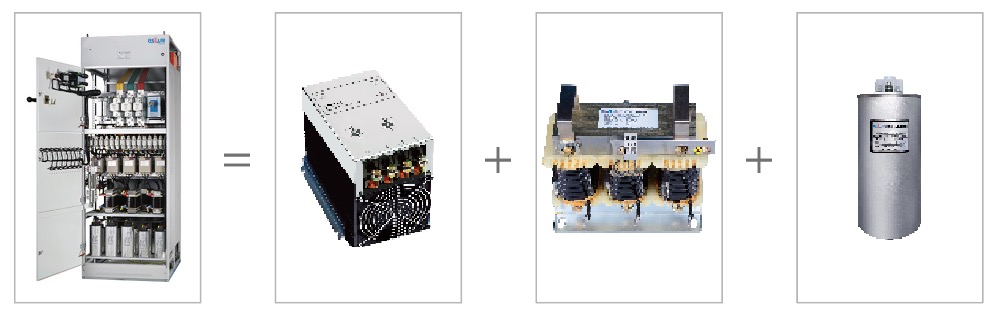

由OSLC专用滤波电容器和OSLL滤波电抗器组成的低压OSLCL系列非调谐补偿滤波组件，专为有谐波污染的配电系统无功补偿和滤波改善设计。





技术参数

---

额定电压	230V-690V
额定频率	50Hz
最大允许	1.05Un（连续工作）
操作电压	1.1Un（每日8小时）
最大允许	1.8Ln（电抗器）
操作电流	1.7Ln（电容器）
电抗系数	7％-14％
防护等级	IP00

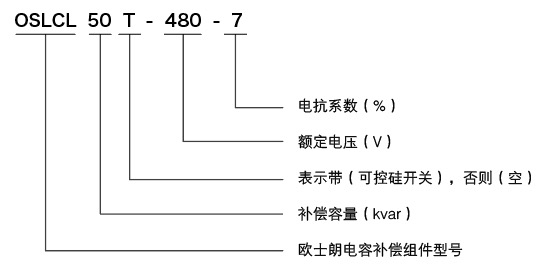

型号说明

---



常用规格表

---

低压单相分补系列(50Hz,230V系统)

电容电抗组合型号	额定容量	配套电容器	配套电抗器	电抗器系数	电容器电压
OSLCL30-280-07	30	OSLC30/280-7	3*OSLL0.7/280-7	7%	280
OSLCL45-280-07	45	OSLC45/280-7	3*OSLL1.05/280-7	7%	280
OSLCL60-280-07	60	OSLC60/280-7	3*OSLL1.4/280-7	7%	280



低压三相共补系列（50Hz,400V系统）

电容电抗组合型号	额定容量	配套电容器	配套电抗器	电抗器系数	电容器电压
OSLCL25-440-07	25	OSLC25/440-7	OSLT1.75/440-7	7%	440
OSLCL30-440-07	30	OSLC30/440-7	OSLT2.1/440-7	7%	440
OSLCL50-440-07	50	OSLC50/440-7	OSLT3.5/440-7	7%	440
OSLCLT50-440-07	50	2*OSLC25/440-7	OSLT3.5/440-7	7%	440
OSLCLT60-440-07	60	2*OSLC30/440-7	OSLT4.2/440-7	7%	440
OSLCL25-480-07	25	OSLC25/480-7	OSLT1.75/480-7	7%	480
OSLCL30-480-07	30	OSLC30/480-7	OSLT2.1/480-7	7%	480
OSLCL50-480-07	50	OSLC50/480-7	OSLT3.5/480-7	7%	480
OSLCLT50-480-07	50	2*OSLC25/480-7	OSLT3.5/480-7	7%	480
OSLCLT60-480-07	60	2*OSLC30/480-7	OSLT4.2/480-7	7%	480
OSLCL25-525-14	25	OSLC10/5250-14	OSLT3.5/525-14	14%	525
OSLCL30-525-14	30	OSLC10/5250-14	OSLT4.2/525-14	14%	525
OSLCLT50-525-14	50	2*OSLC25/5250-14	OSLT7.0/525-14	14%	525
OSLCLT60-525-14	60	2*OSLC30/5250-14	OSLT8.4/525-14	14%	525
