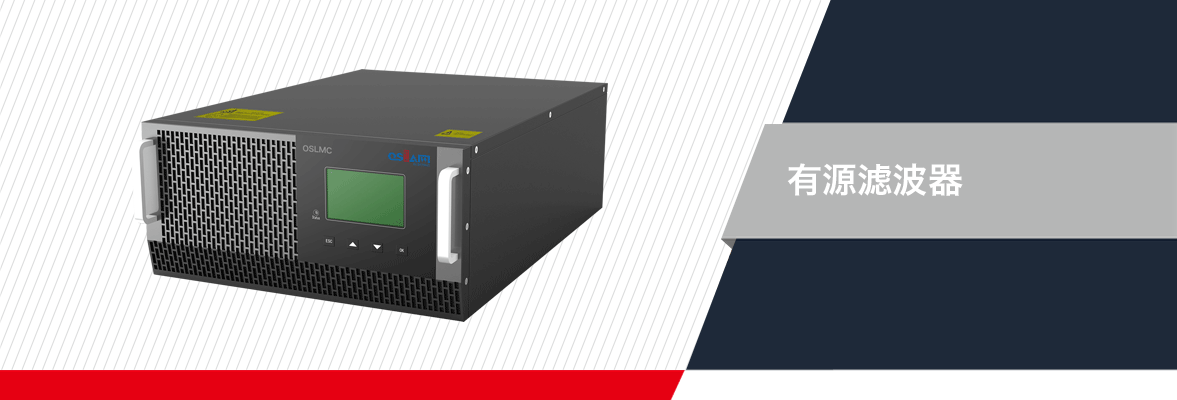

OSLAPF系列有源滤波器具有谐波补偿、功率因数补偿和三相不平衡补偿等多种补偿功能，滤除2-50次任意次谐波同时改善电网功率因数，是治理电能质量问题的完美解决方案。





技术参数

---

额定电压	380V
额定频率	50/60Hz
滤波能力	THDI＜5％
接线方式	三相三线/三相四线
快速响应时间	＜50μs
噪音	＜56dB
防护等级	IP20
使用寿命	＞15000h
海拔高度	≤1500m，1500～4000m之间每增加100m，功率降低1％
温度范围	-10℃～+40℃
相关标准	IEEE519，IEC 61000-3-6

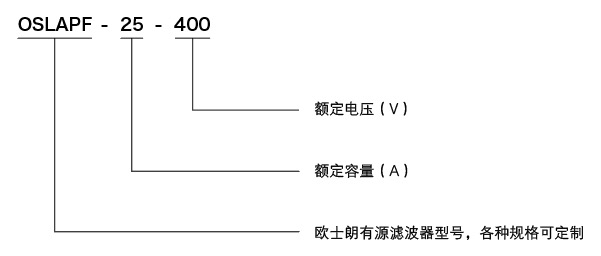

型号说明

---

常用规格表（400V系统）

---

额定补偿电流（A）	型号代码	接线方式	安装尺寸（mm）
25	OSLAPF-25-400	三相四线	260*200*486
50	OSLAPF50-400	三相四线	484*200*621
75	OSLAPF-75-400	三相四线	484*232*606
100	OSLAPF-100-400	三相四线	484*232*606
150	OSLAPF-150-400	三相四线	520*420*621
