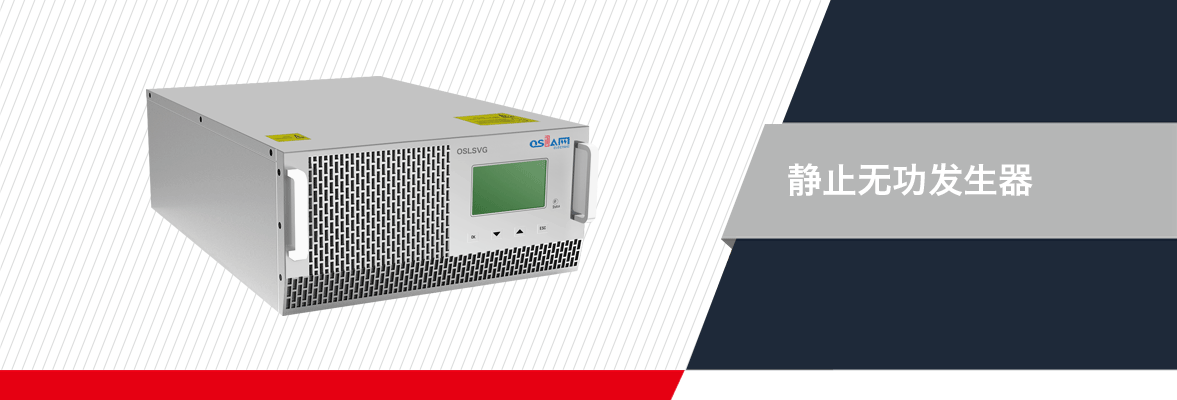

OSLSVG系列静止无功发生装置是一款具有响应速度快，补偿性能优良的无功补偿设备。装置相比传统无功补偿产品具有高可靠性、补偿容量大、操作方法及结构简单和高性价比等优势，是电网系统无功补偿的首选设备。





工作原理

---

OSLSVG系列静止无功发生器（SVG）以DSP为核心，并采用指令电流运算电路和电流跟踪控制电路，不断监测系统的电流电压并进行一系列的计算，最后通过PWM信号给内部IGBT控制逆变器输出补偿电流到系统或电网。设备在快速补偿系统无功功率的同时，还能消除电网谐波、解决电压波动及闪变等电能质量问题。

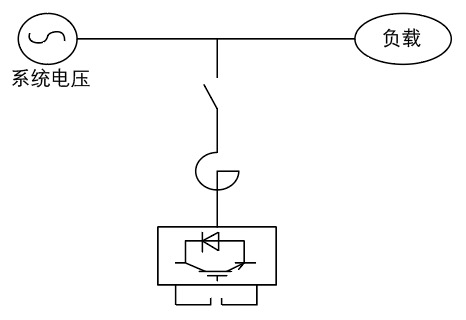

设备原理图

---

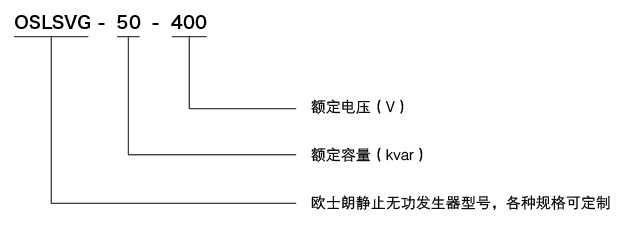

型号说明

---

技术指标

---

接线方式	三相四线
工作电压	380V±20%
工作频率	50Hz/60Hz
快速晌应时间	＜50μs
全响应时间	＜5ms
功能	无功补偿（可选配谐波治理功能和三相不平衡治理功能）
功率因数控制范围	-1～1 （额定容量范围内）
损耗	<3%
保护类型	短路、欠压、过载、缺相、过压、过温、过流保护
防护等级	IP20,其他IP等级可定制
冷却方式	强迫风冷
工作环境温度	-20℃～+40℃
工作环境湿度	最大95％，无凝露
储存环境温度	-40℃～+70℃
海拔高度	≤2000m超过按1 %/100m降额运行
安装环境	室内安装，且无火灾、爆炸、化学腐蚀、导电尘埃以及远离振动
通讯接口	RS485
通讯协议	Modbus协议
安装方式	壁挂式、抽屉式、机柜式
补偿电流大小	50～900kvar



常用规格表（400V系统）

---

补偿容量（kvar）	型号代码	接线方式	安装尺寸（mm）
25	OSLSVG-25-400	三相三线（四线）	484*200*621
50	OSLSVG-50-400	三相三线（四线）	484*232*606
75	OSLSVG-75-400	三相三线（四线）	484*232*606
100	OSLSVG-100-400	三相三线（四线）	520*420*621
