OSLMC系列中压并联电容器，主要用于工频（50Hz或60HZ）1KV及以上交流电力系统中用来提高电网功率因数，降低线损，改善电压质量，充分发挥发电、供电设备的效率。





技术参数

---

额定电压	1KV～24KV
额定频率	50/60HZ
电容容差	0～5％
过电流能力	1.5ln
稳态过电压	1.3Un
放电电阻	已含放电单元
安装方式	户内
环境温度	-40℃～+45℃
海拔高度	≤ 1000m
相关标准	IEC871  GBT11024  VDE等



产品特点

---

采用双面粗化优质聚丙烯薄膜以保证良好的浸渍，全膜介质电容器具有更长的使用寿命，并且具有以下特性：
■ 极高的抗强电场性能
■ 热稳定性高功耗低，特别是大功率电容器组
■ 局部放电吸收性能好
■ 绝缘介质阻抗高，耐瞬间过压和过流
■ 容值随温度变化小



所采用的浸渍剂具有非常高的化学稳定性，极高的气体吸收能力和局部放电熄灭性能，并且具有以下特性：
■ 非氯化物
■ 无毒
■ 可生物降解



保护装置

---

内熔丝用来隔离故障电容器单元，以保证电容器或与其连接的电容器组继续安全运行，通过内熔丝与不平衡保护装罝，单相电容器可获得完全保护。 电容器外壳内部的压力由压力传感器监控，一旦超出设定的临界值，启动监测装罝的触点，将电容器断开，及时将电容器与电源断开，防止电容器壳内气体生成，避免壳体开裂爆炸，使用压力监控装罝和H.R.C熔丝，三相电容器可得到完全保护。

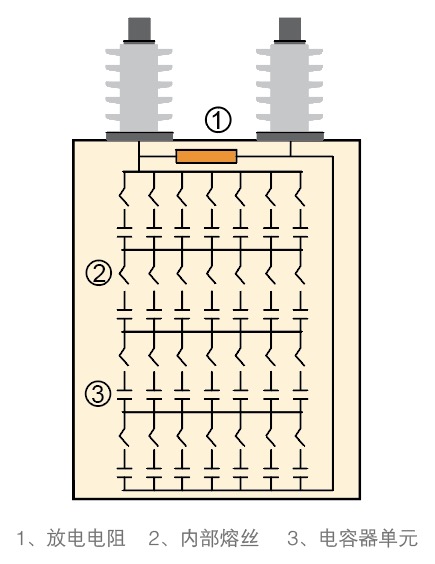

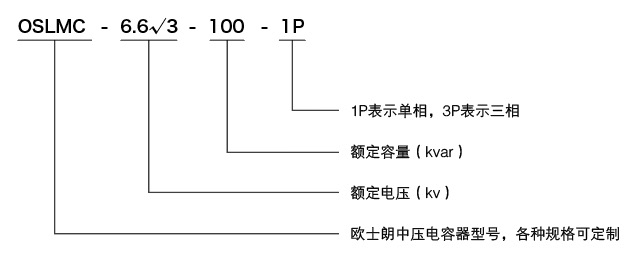

型号说明

---

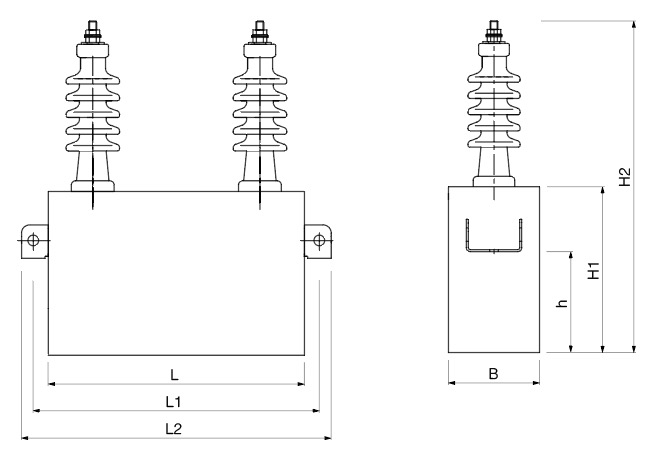

外形尺寸图

---





常用规格表

应用于50Hz，6KV系统

---

6.6KV电容器
额定容量 (Kvar)	型号代码	额定电流 （A）	尺寸（mm）
			L2	L1	L	B	h	H1	H	D
100	OSLMC-6.6√3-100-1P	15.1	458	435	380	143	207	350	560	/
200	OSLMC-6.6√3-200-1P	30.3	530	497	440	180	313	456	666	137
300	OSLMC-6.6√3-300-1P	45.4	530	497	440	180	496	656	866	137
400	OSLMC-6.6√3-400-1P	60.6	530	497	440	195	581	741	951	150



7.2KV电容器
额定容量 (Kvar)	型号代码	额定电流 （A）	尺寸（mm）
			L2	L1	L	B	h	H1	H	D
100	OSLMC-7.2√3-100-1P	13.9	458	435	380	143	207	350	560	/
200	OSLMC-7.2√3-200-1P	27.7	530	497	440	180	313	456	666	137
300	OSLMC-7.2√3-300-1P	41.6	530	497	440	180	451	611	821	137
400	OSLMC-7.2√3-400-1P	55.5	530	497	440	195	566	726	936	150



应用于50Hz，10KV系统

---

11KV电容器
额定容量 (Kvar)	型号代码	额定电流 （A）	尺寸(mm)
			L2	L1	L	B	h	H1	H	D
100	OSLMC-11√3-100-1P	9.1	458	435	380	143	207	350	560	/
200	OSLMC-11√3-200-1P	18.2	530	497	440	180	272	406	696	137
300	OSLMC-11√3-300-1P	27.2	530	497	440	180	443	586	876	137
400	OSLMC-11√3-400-1P	36.3	530	497	440	195	521	681	971	150
500	OSLMC-11√3-500-1P	45.4	530	497	440	195	677	851	1141	150



12KV电容器
额定容量 (Kvar)	型号代码	额定电流 （A）	尺寸(mm)
			L2	L1	L	B	h	H1	H
100	OSLMC-12√3-100-1P	8.3	458	435	380	130	207	350	600
200	OSLMC-12√3-200-1P	16.6	530	497	440	180	272	406	696
300	OSLMC-12√3-300-1P	25.0	530	497	440	180	443	586	876
400	OSLMC-12√3-400-1P	33.3	530	497	440	195	532	706	996
500	OSLMC-12√3-500-1P	41.6	530	497	440	195	697	871	1061
