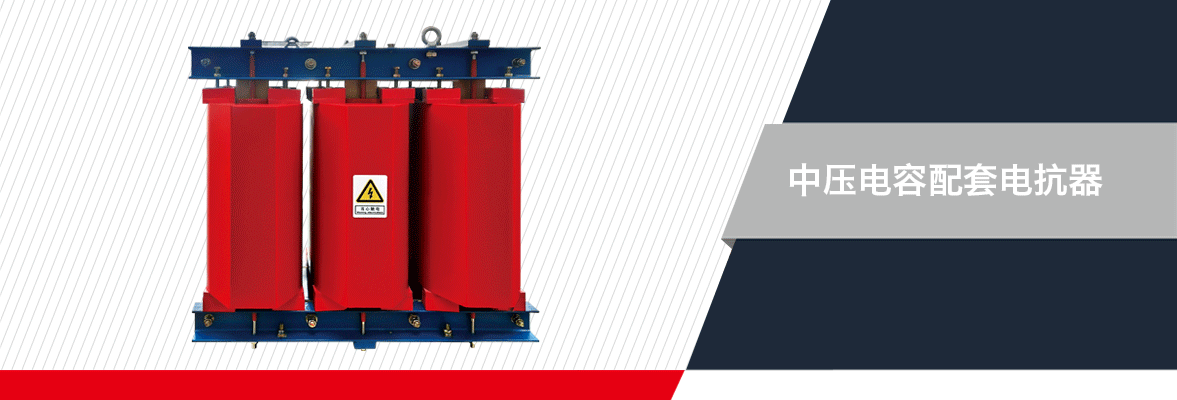

OSLML系列中压无功补偿电抗器，也称为调谐电抗器或滤波电抗器，一般与电容器串联使用，应用于电力无功补偿系统中，使其达到目标感应电流，具有增加功率系数和抑制谐波电流等功能。该电抗器广泛应用于电力系统，冶金，石化等领域，以及城网变电站，地下变电站和微机控制变电站等场所。





技术参数

---

额定电压	1KV～24KV
额定频率	50Hz
线性度	1.55-2.2ln
电感误差	-2/+3%
绝缘等级	H级
保护等级	IPOO室内安装
环境温度	-25℃～+50℃
海拔高度	≤1000m
相关标准	EN 60076-6, IEC



产品特点

---

■    产品为铁芯干式，三相一体结构；
■    铁芯采用优质冷轧硅钢片，经高速冲床冲剪，具有毛刺小，规则均匀，叠片整齐优美，确保电抗器运行低温降低噪声的性能；
■    采用箔绕结构型式，经专用机器绕制，具有平整度好，外形美观的优点；
■    电抗器装配过程中，所有夹线经过防腐蚀处理，关键夹件采用无磁材料，并经过预烘一真空浸漆一热烘固化这一流程，使电抗器线圈及铁芯牢固成为一体，大大减少了运行时温升及噪声，有效提高了电抗器品质因数及减少谐波的效果；
■    线圈和绝缘件采用真空压力浸漆，并加涂环氧树脂。铁芯组装后，采用浸漆工艺，使铁芯成整体并可防止铁芯腐蚀；
■    电抗器外形尺寸参考标准柜体尺寸设计，体积小，接线方便，大大节约用户柜体成本投资。

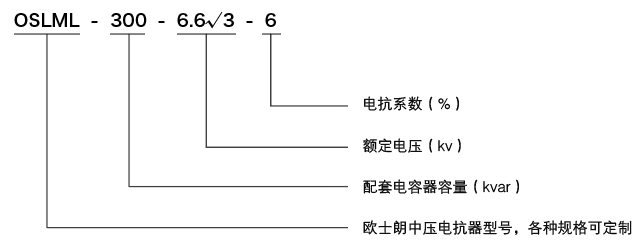

型号说明

---

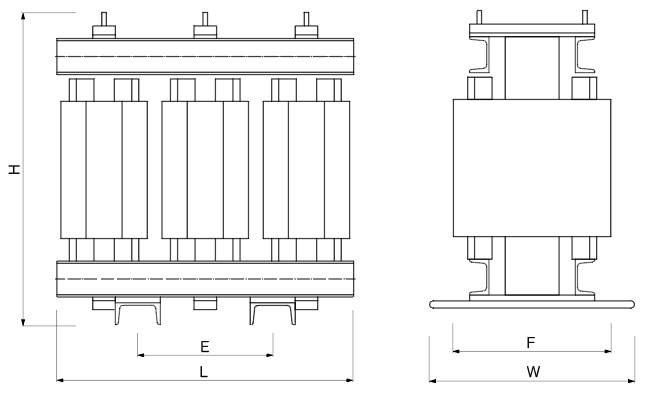

外形尺寸图

---



常用规格表

应用于3P 50Hz 6KV系统

---

6%阻抗，电容器电压6.6KV
额定容量 (Kvar)	额定电流 （A）	型号代码	尺寸(mm)
			L	W	H	E	F	D
150	12.7	OSLML-150-6.6√3-6	760	400	710	560	300	14
300	25.4	OSLML-300-6.6√3-6	800	400	790	560	300	14
600	50.7	OSLML-600-6.6√3-6	950	450	900	660	350	14
900	76.1	OSLML-900-6.6√3-6	1000	500	1000	700	400	14
1200	101.5	OSLML-1200-6.6√3-6	1100	500	1070	740	400	14



6%阻抗，电容器电压7.2KV
额定容量 (Kvar)	额定电流 （A）	型号代码	尺寸(mm)
			L	W	H	E	F	D
150	10.8	OSLML-150-7.2√3-6	760	400	710	560	300	14
300	21.6	OSLML-300-7.2√3-6	800	400	790	560	300	14
600	43.1	OSLML-600-7.2√3-6	950	450	840	660	350	14
900	64.7	OSLML-900-7.2√3-6	950	450	900	660	350	14
1200	86.2	OSLML-1200-7.2√3-6	1000	500	1000	700	400	14



应用于3P50HZ 10KV系统

---

6%阻抗，电容器电压11KV
额定容量 (Kvar)	额定电流 （A）	型号代码	尺寸(mm)
			L	W	H	E	F	D
150	7.6	OSLML-150-11√3-6	760	400	710	480	300	14
300	15.2	OSLML-300-11√3-6	800	400	890	560	300	14
600	30.4	OSLML-600-11√3-6	950	450	1050	660	350	14
900	45.7	OSLML-900-11√3-6	1000	500	1100	700	400	14
1200	60.9	OSLML-1200-11√3-6	1100	500	1150	740	400	14



6%阻抗，电容器电压12KV
额定容量 (Kvar)	额定电流 （A）	型号代码	尺寸(mm)
			L	W	H	E	F	D
150	6.4	OSLML-150-12√3-6	760	400	710	480	300	14
300	12.8	OSLML-300-12√3-6	800	400	890	560	300	14
600	25.6	OSLML-600-12√3-6	950	450	1050	660	350	14
900	38.4	OSLML-900-12√3-6	1000	500	1100	700	400	14
1200	51.2	OSLML-1200-12√3-6	1100	500	1150	740	400	14
