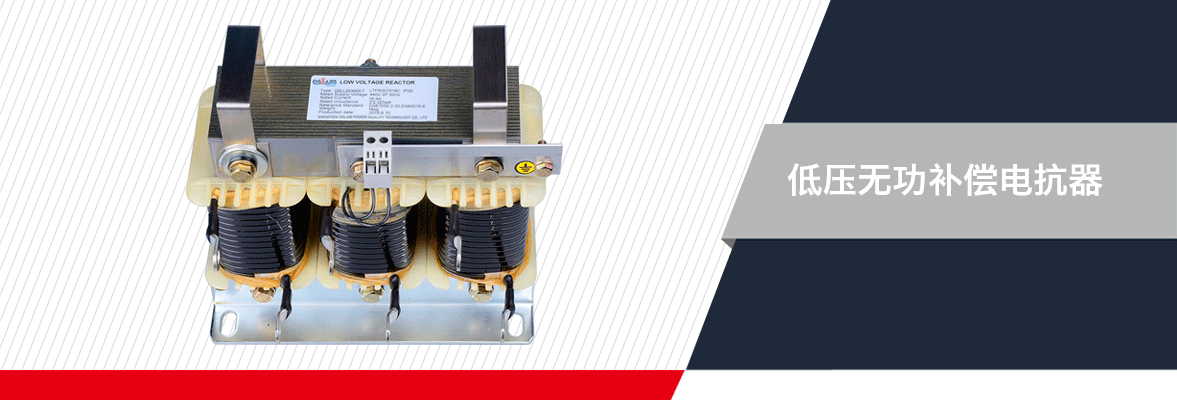

德国原装进口的OSLL系列低压无功补偿电抗器，也称为调谐电抗器或滤波电抗器，一般与电容器串联使用，应用于电力无功补偿系统中，使其达到目标感应电流。该电抗器能调谐到一定的共振频率来吸收电网中的谐波电流，使其在一定频率下呈电容性，防止并联谐振及谐波电流流入电容器，造成放大，从而提高功率因数，保证无功补偿系统的正常工作。





技术参数

---

额定电压	AC230-AC690V
额定频率	50/60HZ
耐压试验	50Hz3KV, 60s
线性度	1.55～2.5ln
电感误差	0～+5%
绝缘等级	H级
保护等级	IP00室内安装
环境温度	-25℃～+50℃
海拔高度	≤2000m
相关标准	IEC60289, EN61558-2-20

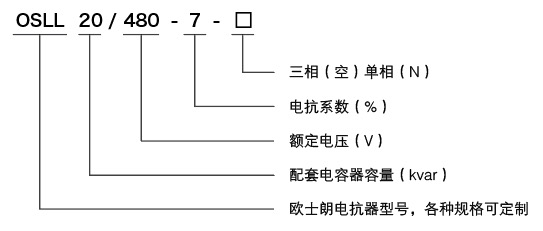

型号说明

---



常用规格表

---

7%阻抗，电容器电压280V

配套电容容量 （Kvar）	额定电感量 （mH）	型号代码	尺寸(mm)
			L	W	H	E	F	D
10	1.747	OSLL10/280-7-N	134	165	125	110	110	6-12
15	1.164	OSLL15/280-7-N	164	185	145	140	120	10-15
20	0.873	OSLL20/280-7-N	164	185	145	140	120	10-15

7%阻抗，电容器电压440V

配套电容容量 （Kvar）	额定电感量 （mH）	型号代码	尺寸(mm)
			L	W	H	E	E1	E2	F	D
15	2.876	OSLL15/440-7	210	160	170	100	150	75	95	10-20
20	2.157	OSLL20/440-7	210	160	170	100	150	75	95	10-20
25	1.725	OSLL25/440-7	225	165	210	195	150	75	105	10-20
30	1.438	OSLL30/440-7	230	165	210	200	150	75	105	10-20
40	1.078	OSLL40/440-7	260	180	240	230	150	90	115	10-20
50	0.863	OSLL50/440-7	260	180	240	230	150	90	115	10-20
60	0.719	OSLL60/440-7	265	180	240	235	150	90	135	10-20



7%阻抗，电容器电压480V

配套电容容量 （Kvar）	额定电感量 （mH）	型号代码	尺寸(mm)
			L	W	H	E	E1	E2	F	D
15	3.422	OSLL15/480-7	225	165	210	195	150	75	105	10-20
20	2.567	OSLL20/480-7	225	165	210	195	150	75	105	10-20
25	2.053	OSLL25/480-7	225	165	210	195	150	75	105	10-20
30	1.711	OSLL30/480-7	225	165	210	195	150	75	105	10-20
40	1.283	OSLL40/480-7	230	165	210	200	150	75	105	10-20
50	1.027	OSLL50/480-7	260	180	240	230	150	90	115	10-20
60	0.855	OSLL60/480-7	265	180	240	235	150	90	135	10-20



14%阻抗，电容器电压525V

配套电容容量 （Kvar）	额定电感量 （mH）	型号代码	尺寸(mm)
			L	W	H	E	E1	E2	F	D
15	8.190	OSLL15/525-14	245	190	190	200	150	75	105	10-20
20	6.142	OSLL20/525-14	245	190	190	200	150	75	105	10-20
25	4.914	OSLL25/525-14	310	180	220	280	195	135	115	10-20
30	4.095	OSLL30/525-14	325	180	220	280	195	135	115	10-20
40	3.071	OSLL40/525-14	325	200	275	305	210	150	130	10-20
50	2.457	OSLL50/525-14	325	200	275	305	210	150	130	10-20
60	2.047	OSLL60/525-14	390	210	290	360	240	180	135	10-20

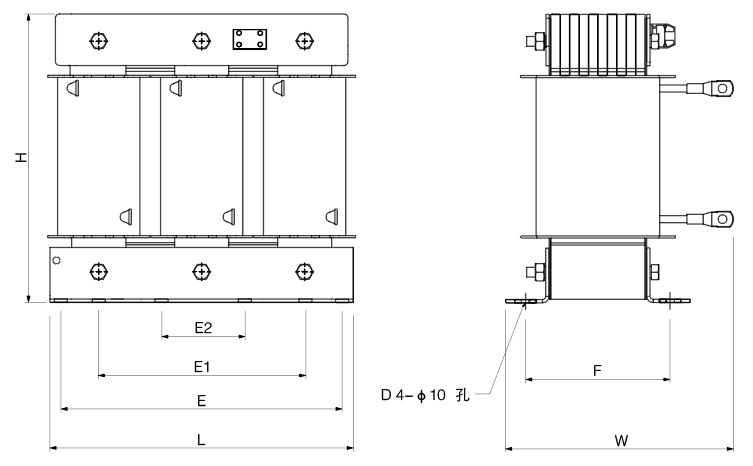

外形尺寸图

---
